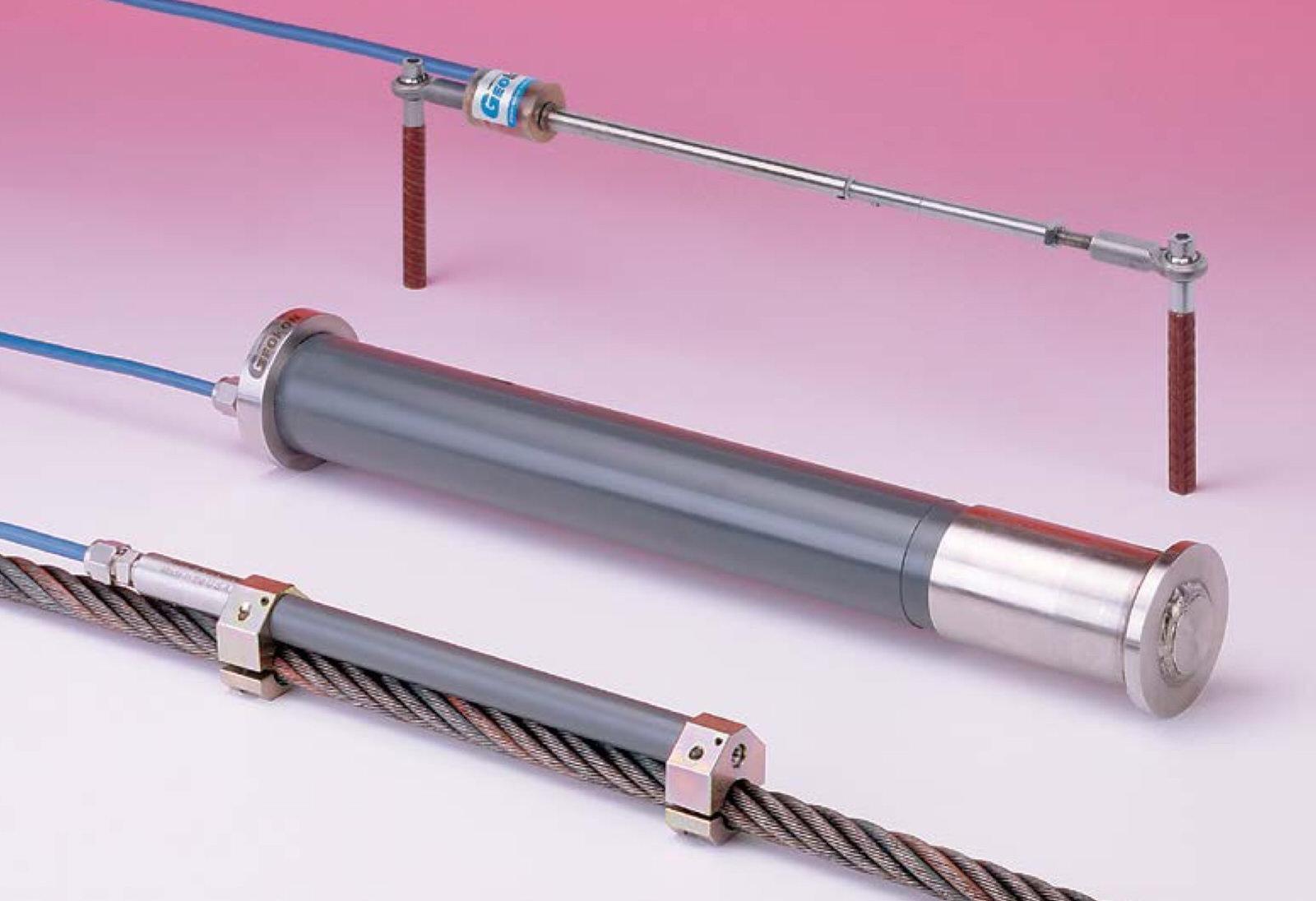

GEOKON 伸縮裂縫計系列
GEOKON振弦式伸縮與裂縫系列的傳感器設計用於測量混凝土、岩石、土壤和結構件中的接頭和裂縫的位移。
在本質上,換能器由一個串聯的振動線和一個拉伸彈簧組成。通過拉伸彈簧的拉伸來適應位移,從而產生相應的線張力的增加。
4400系列位移傳感器完全由不銹鋼製成,防水等級達到1.75PMa,再加上其出色的長期穩定性,即使在最惡劣的環境中也能保證可靠性和性能。

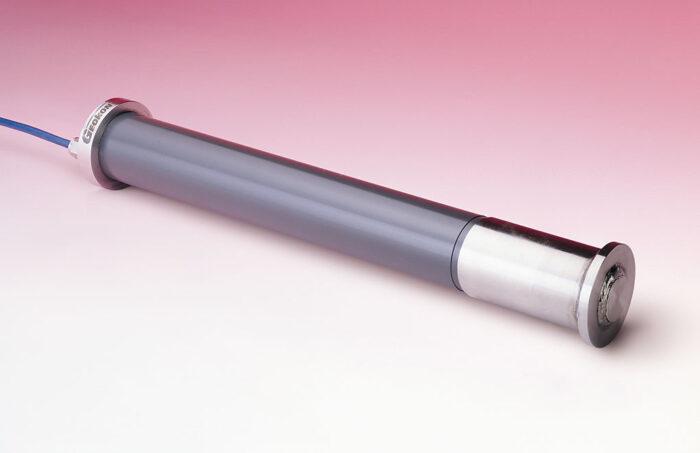

嵌入型接縫儀 (振弦) 4400型
4400型埋入式接縫儀是為跨越建築接縫而設計的,例如混凝土大壩中相鄰塊之間的接縫。它通常被嵌入整個接頭,以監測接頭的膨脹或收縮。內部萬向節的使用允許一定程度的剪切運動。

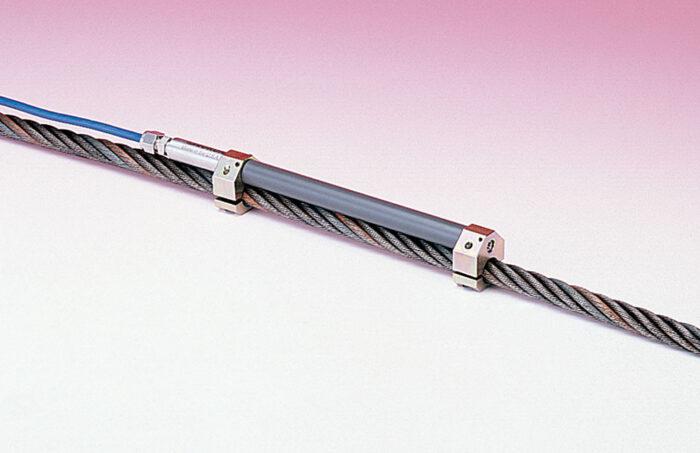

鋼索應力計 (振弦) 4410型
4410型測力計是用來測量鋼筋和鋼纜的應變的。感應器的測量儀兩端的兩個夾子將其牢牢固定在電纜上。有各種尺寸的夾子可供選擇。

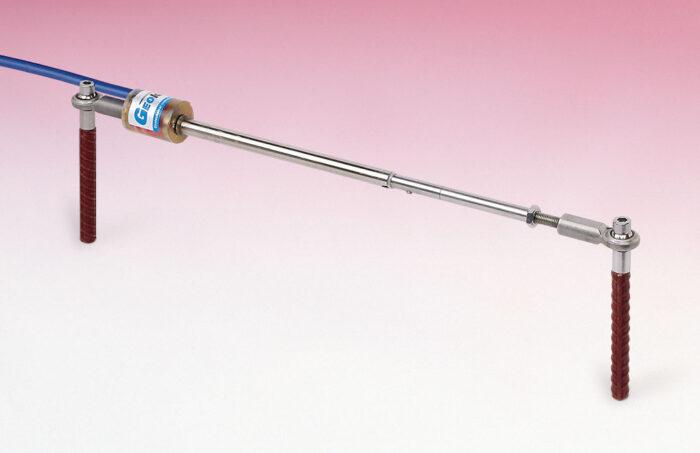

裂縫計 (振弦) 4420型
4420型裂縫儀是用來測量表面裂縫和接縫的移動。它的安裝方法是在裂縫的對面灌漿, 用螺栓連接或粘合兩個螺紋錨(帶球頭),然後將測量儀的兩端連接到錨上。

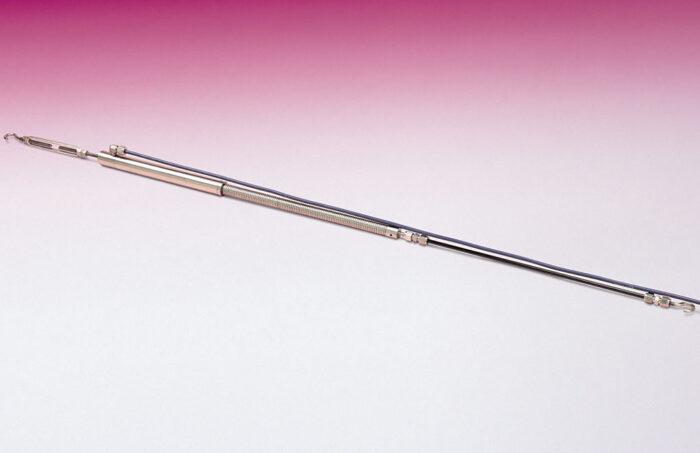

收斂性測量儀(收斂計)(振弦)
4425型
4425型收斂儀用於監測地下挖掘、隧道等的封閉情況。它由一個彈簧拉緊的傳感器、轉扣、連桿(不銹鋼、玻璃纖維或石墨)、桿夾和一對不銹鋼吊環螺栓組成。

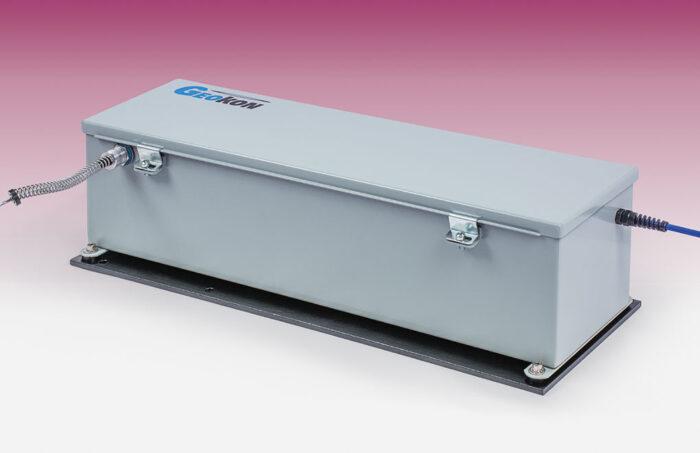

長距離位移計 (振弦) 4427型
4427型長距離位移計非常適合測量與滑坡有關的大位移。 4427型也可用於監測不穩定斜坡上的巨石、雪等的移動。

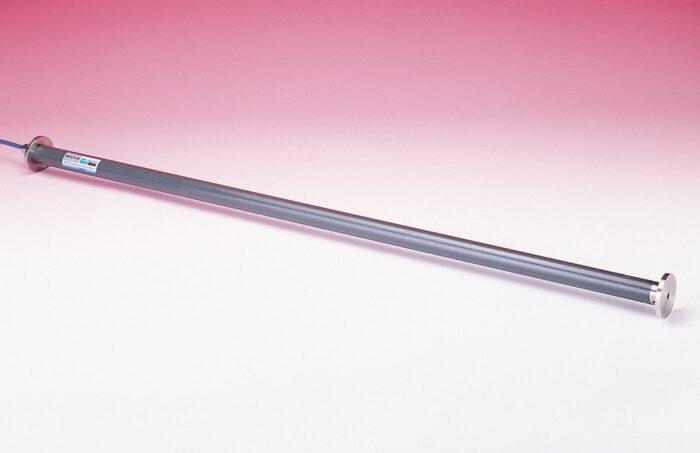

變形測量儀(變形計)(振弦)
4430型
4430型變形測量儀帶有法蘭盤,設計用於測量大壩和堤壩的縱向變形。它也可以通過灌漿或水力錨固定來測量鑽孔中的變形(超過測量長度)。測量儀的長度從0.5米到100米都有。

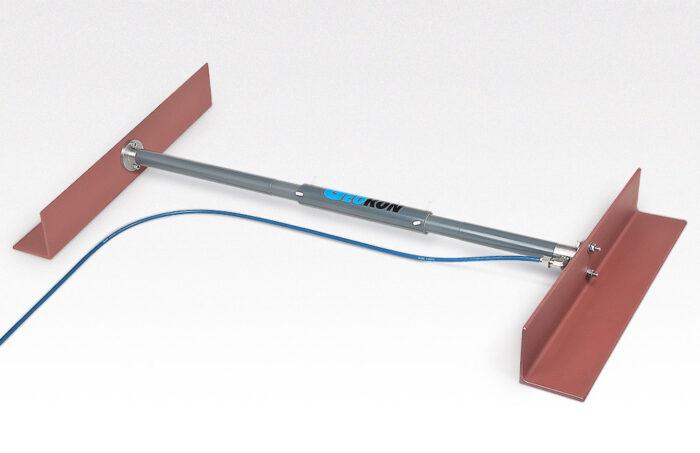

土壤伸縮儀 (振弦) 4435型
4435型土壤膨脹儀被設計用來串聯安裝,以測量土堤或岩石堤壩的水平應變。 4435的兩端有法蘭盤,可以將一系列的延伸儀用螺栓連接起來,形成長串的傳感器,這樣就可以監測完整的變形或沉降曲線。對於鑽孔和RCC大壩的應變測量,請參見4430型變形儀。

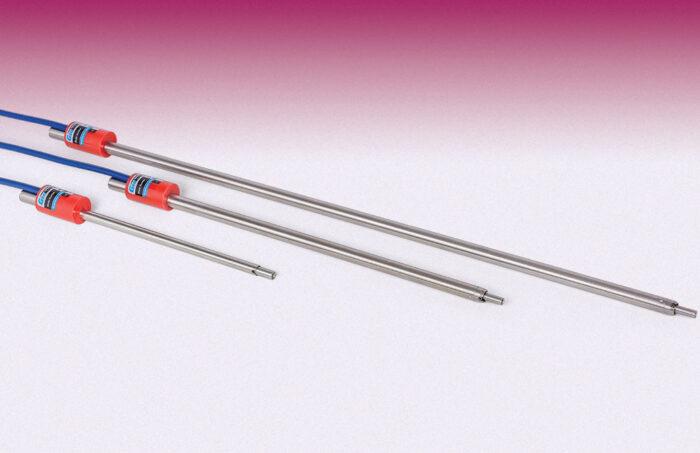

位移計 (振弦) 4450型
4450型位移傳感器為鑽孔延伸儀提供了遠端監測能力。它們在使用其他類型的振弦式傳感器和/或需要長電纜運行的安裝中特別有用。 4450型也可以安裝在鑽孔錨之間,與必要的長度的連接桿一起,提供一個永久的、就地固定式的增量伸縮計。

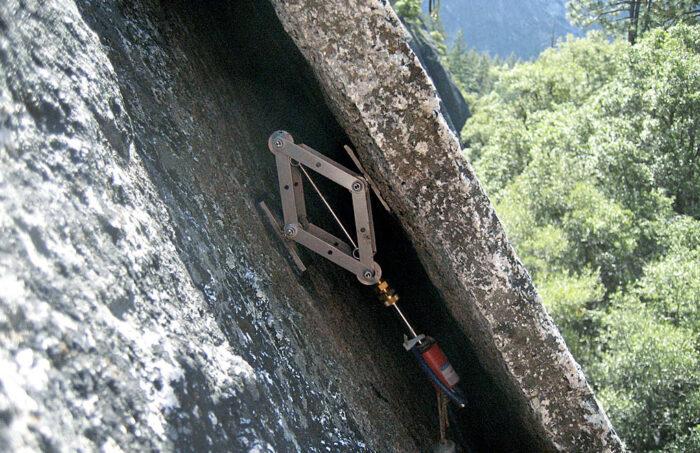

“剪刀手”裂縫儀 (振弦)
4420-1X型
2009年底,美國地質調查局(USGS)和國家公園管理局(NPS)加入了一個合作研究項目,調查大型垂直方向的花崗岩板塊在熱加熱和太陽輻射下的變形。該項目的目標是量化部分脫離的岩闆對這些壓力的反應,以及它們是否可能成為美國許多地區常見的岩崩的先兆。現場由一塊14米高的花崗岩板組成,它與一個近乎垂直的懸崖有8-15厘米的間隙,部分脫離。為了適應測量石板和懸崖之間的間隙的挑戰,GEOKON公司設計了一個定制的 “剪刀式千斤頂 “裂縫儀,外觀類似於汽車千斤頂,它是由彈簧加載的,並與一個改良的50毫米4420型位移傳感器固定。美國地質調查局和國家海洋局批准了該設計,並在2010年5月安裝了這些儀器。頂部和底部的墊子分別連接到板塊的底部和山坡面,然後將傳感器設置為初始讀數並連接到8002型LC-2數據記錄器。自2010年春末以來,這些測量儀一直被連續監測,以提供重要的數據,到目前為止,這些數據表明,板塊的熱加熱和板塊與懸崖之間的縫隙擴張之間有直接的聯繫,累積的變形發生在夏季的長期高溫期中。美國地質調查局和國家公園管理局的研究人員目前正在分析這些數據,以了解是否也能建立與岩石墜落的聯繫。

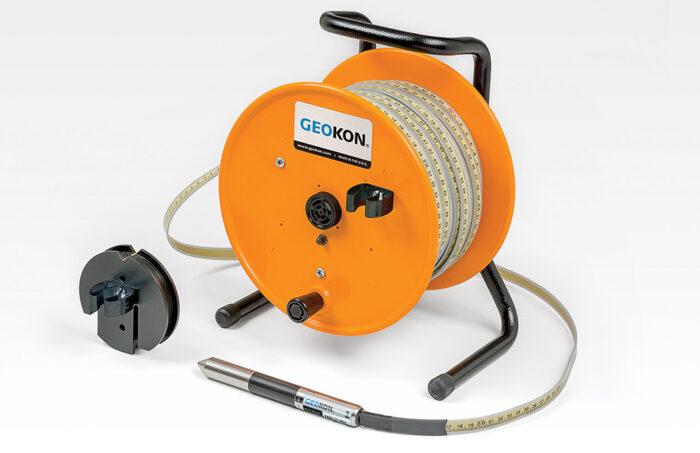

磁力伸縮儀 1900型
攜帶型
1900型磁力伸縮儀是用來測量軟土地基的沉降或隆起的,由於堤壩、填土、建築物、地基和結構的建設,在加載或卸載的影響下。探頭在一個伸縮導管內下降,以探測和測量沿鑽孔或填土內不同深度的導管周圍的磁錨的位置。在填充物中使用板狀錨,在鑽孔中使用 “蜘蛛 “錨。

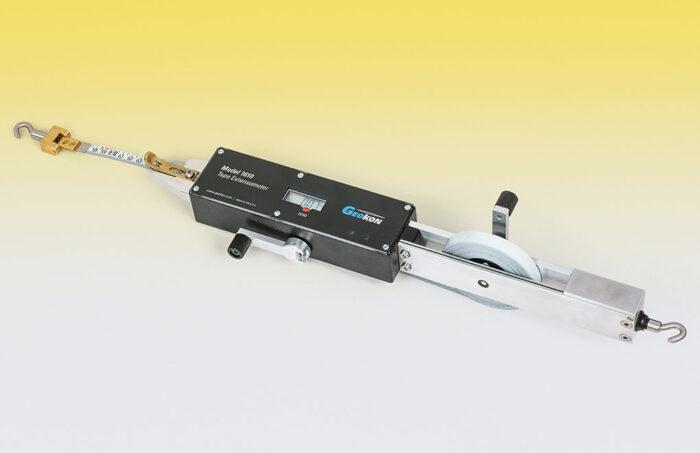

伸縮尺 1610型
攜帶型
1610型帶式伸縮儀是用來測量挖掘物、隧道或礦井口的對牆之間或屋頂與地板之間的微小變化。它也可用於監測結構和支撐物的變形,以及測量不穩定斜坡的移動。讀數通過前面板的液晶顯示器以電子方式提供。
