GEOKON 振弦水壓計
GEOKON 振弦水壓計系列用於監測各種地下水位,孔隙水壓力, 泵測試, 水壩基樁抬升壓力,隧道與水塔內的液壓,與隧道擋土牆後的水壓。
GEOKON 振弦水壓計以長時間於惡劣環境下工作依然耐用,穩定而聞名。振弦原理的特性使得水壓計不像電子水壓計一樣會受到電纜阻抗改變而影響準確性,也因此電纜長度可達數公里之遠,也不會影響感測結果。
同時振弦水壓計也因此特性可以有效對抗濕氣,髒污等環境影響,依然能穩定運作。GEOKON 振弦水壓計同時配有熱敏電阻可提供溫度測量的數據。
全系列外殼基本配有全不銹鋼結構,另外也有使用鈦金屬抗腐蝕版本,根據各種不同環境需求可供挑選。GEOKON 也是業界唯一有推出耐超級高溫(300℃)的水壓計。

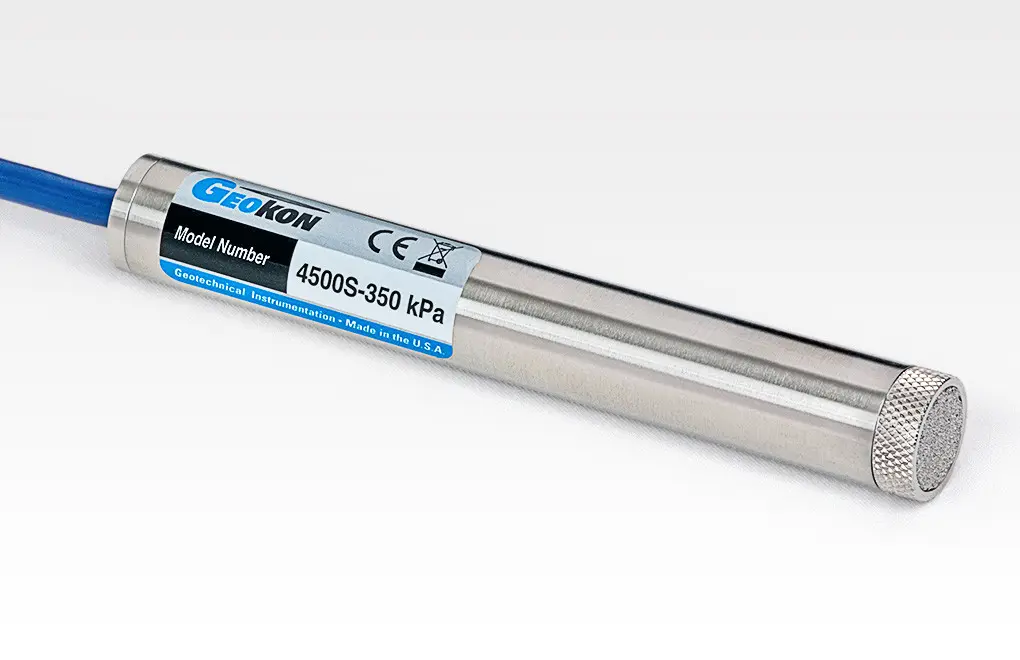

一般型
業界壽命最長/絕佳精準度

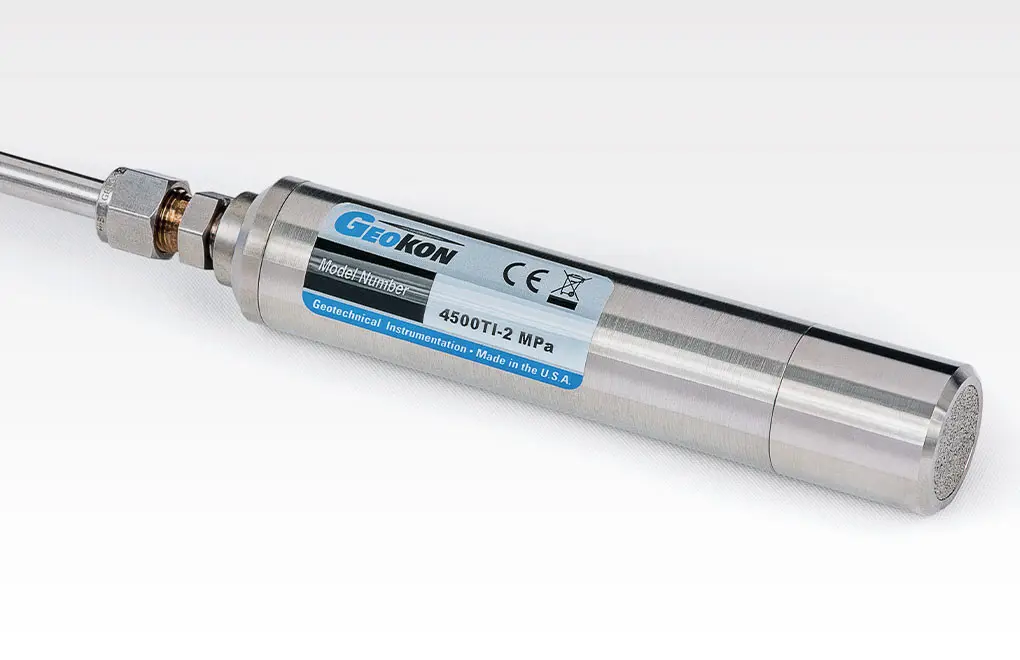

耐腐蝕型
鈦金屬,鎳合金外殼/心臟

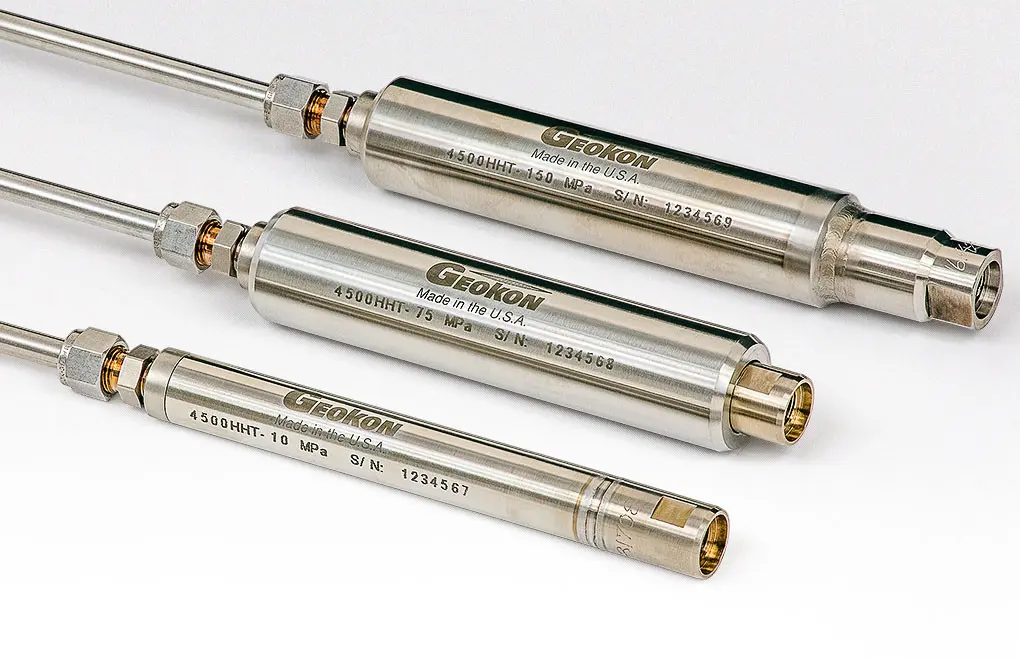

耐高溫型
從感應器到電纜最高可耐250℃
* GEOKON 水位計皆可另外搭配空氣電纜與記錄器相關配件。
* 由於規格眾多,歡迎來信Email或電話 告知需求以便我們提供給您最適合的選項。
GEOKON 水壓計安裝方式
*置放於水面的水壓計需選擇敏感度足以反映相對應Range的水壓計。
GEOKON 水壓計是以壓力原理來偵測水深, 故水壓計會偵測位於感應器上方的整體水位。
當將水壓計放置於水底時, 水壓計會測量到全部水位的深度。若當水壓計放置於水面,則水壓計只會偵測到水面的變化而非總深度。
感應器讀取方式

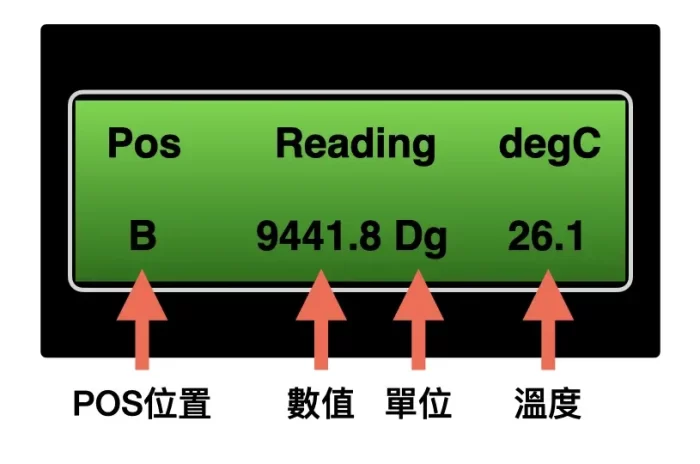

GEOKON GK-404 POS 選擇 B(POS按鈕可切換POS), 單位選擇 digits (MODE 可切換 單位)。 所顯示的 digits 數值為之後要計算時所使用的 R1 或R0值。
GEKON 水壓計的計算方式
GEOKON 水壓計是以水壓原理來推算,因此要得出感應器偵測到的水位時,必須先將”Digits”(數值)轉換成水壓(kPa 或psi), 再轉成mH2O或cmH2O (公尺或公分 水深)。
P(總水壓) = (R1- R0) X G
H(總水位)= 總水壓kPa X 0.101 或是 總水壓psi X 0.703
Ｇ值提供在該水壓計原廠校正係數表上, 若使用 kPa 的G值, 則算出的總水壓單位為 kPa, 若選擇 psi 的G值, 則算出的總水壓單位為psi。
*1 kPa = 0.101971621 公尺水深, 1 psi = 0.70307 公尺水深。若測得水壓為15 kPa, 則水位為1.529公尺深。
*溫度係數一般只有在極大溫差下會造成明顯的影響,若需帶入溫度校正的公式,請參考GEOKON 4500S 官方手冊第18頁。
振弦感應器都一樣嗎?
不, GEOKON 振弦感應器跟別人不一樣。
振弦感應器原本被設計為可使用超過十年以上。
但近期有越來越多品質未達振弦原理應有品質的設備充斥於市場上。
正確使用下(非受外力不當破壞), 美國 GEOKON 振弦感應器可正常使用5至10年以上。(部分使用於台灣大壩內的振弦水壓計已使用超過15年,並且仍在服役中。)
GEOKON 水壓計訂購資訊:
壓力範圍:
*詢價需告知需要的壓力選項 (水位越靠近敏感度越高,但請避免最高水位超過選擇的壓力選項)。
4500S 一般型選項: 350kPa (35公尺), 700kPa (70公尺), 1 MPa, 2 MPa, 3MPa (100,200,300公尺)
4500SV (空氣管水壓計): 350kPa (35公尺), 700kPa (70公尺)。
4500AL/ALV (低壓水壓計/超低水位水壓計): 70 kPa (7公尺), 170 kPa (17公尺)
4500SH (高壓/超深水位水壓計): 350kPa (35公尺), 700kPa (70公尺), 1,2,3,5,7.5,10,20MPa (100,200,300,500,700,1000,2000公尺)
電纜訂購:
*所有GEOKON 水壓計必須搭配電纜,詢價需告知所需電纜長度。
4500S 一般型/4500AL 低壓: 藍色電纜 (每公尺計價) 長度。
4500HT 高溫型: 白鐵弗龍高溫電纜(200°C), 316不鏽鋼電纜(300°C) (每公尺計價) 長度。
4500SH- 強化高強度電纜 (每公尺計價) 長度。
紀錄方式:
*詢價需告知是否要搭配自動記錄器。
無: 自行搭配記錄器或是手動測量 (透過GEOKON GK-404 VW測讀器)
8940 (USB通訊) 自動記錄器: 一頻道, 四頻道, 八頻道 (一個4500S/SV/AL 需要一個頻道, 但4500HT需要兩個頻道)。

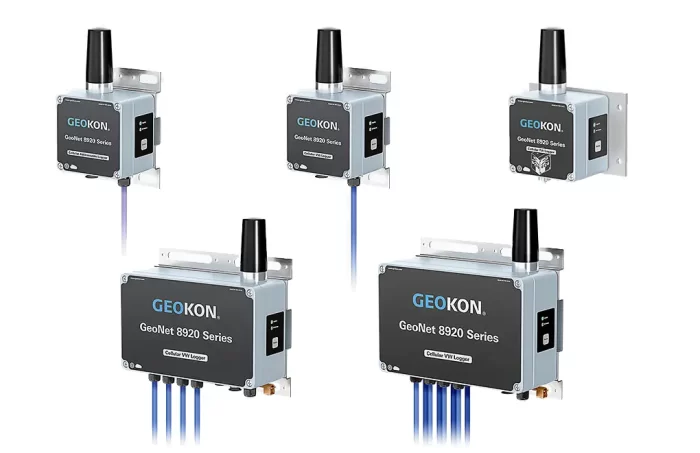

8920 (4G LTE)雲端自動記錄器: 一頻道, 四頻道, 八頻道 (一個4500S/SV/AL 需要一個頻道, 但4500HT需要兩個頻道)。
8950 (衛星) 雲端自動記錄器: 一頻道, 四頻道, 八頻道 (一個4500S/SV/AL 需要一個頻道, 但4500HT需要兩個頻道)。
