GEOKON(VW)振弦應變計
監測型鋼,支撐,牆體承受的應力變化。

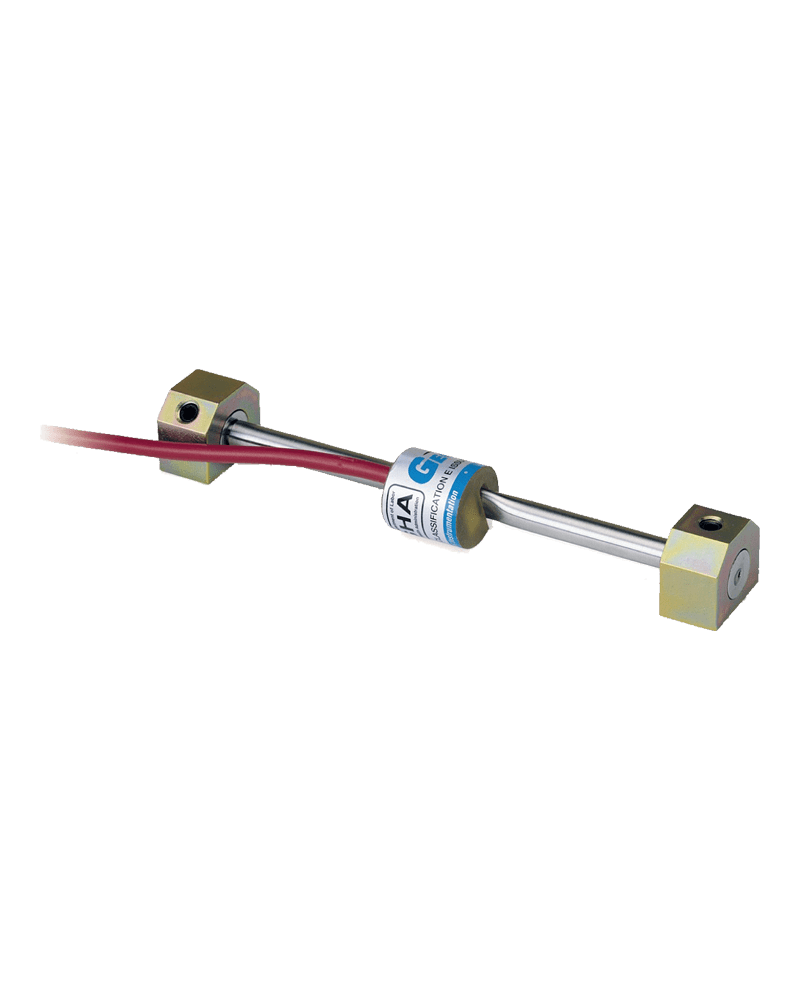

美國4000型VW振弦應變計主要用於隧道襯裡、挖掘支撐、樁和橋樑等鋼結構的電弧焊接。 該儀表的規格長度為150毫米（也有較長或較短的版本），3000 με範圍和1με靈敏度。 該儀表可以透過修改端塊來適應與混凝土粘合或螺栓固定在鋼表面。
應變計使用方法
4000 型振弦應變計
GK-404 振弦測讀器
要使用GEOKON 鋼筋計需要上述兩個裝備, 將鋼筋計的藍色訊號電纜線與 GEOKON GK-404 測讀器的輸入線連接即可顯示目前的讀取數值。

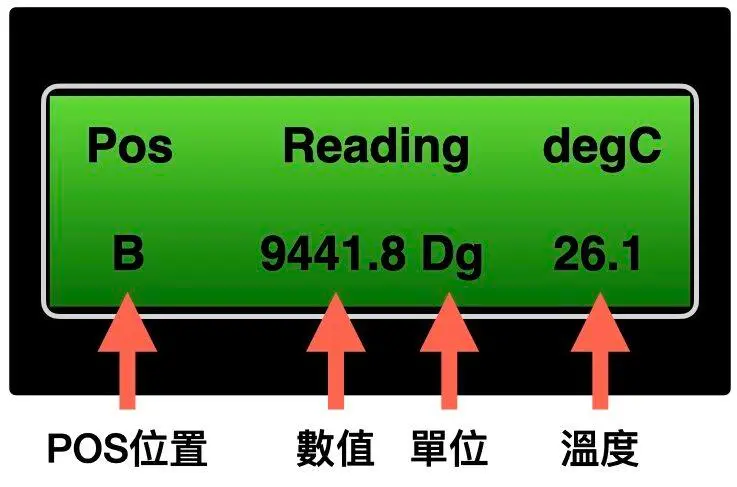

GEOKON GK-404 POS 選擇 C (POS按鈕可切換POS), 單位選擇microstrain (µℇ) (MODE 可切換 單位)。 所顯示的 µℇ 數值為之後要計算時所使用的 R1 或R0值。
計算方式
總微應力變化 (microstrain單位𝜇ℇ)= (R1 – R0) X B
數值若為 負數代表應力為 “Compression” 壓縮, 正數應力為”Tension”延伸。
R1= 目前讀值, R0= 剛安裝完成時/或受力前值(若要取得完整受力值), B= Gage Factor 校正係數(列於係數表上)。
*應力變化代表從安裝時間起 (R0)到監測時(R1)時的數值所產生的應力變化。
規格
| 標準範圍*1 | 3000με |
| 解析度 | 1.0με |
| 精度*2 | ±0.5% F.S. |
| 非線性 | <0.5% F.S. |
| 溫度範圍*3 | −20°C至+80°C |
| 感應器長度*3 | 150毫米 |
*2±0.5% F.S.，標準批次校準。 帶有單獨校準的±0.1% F.S.。 在實驗室條件下建立的準確性。
*3其他範圍和長度可應要求提供。
型錄下載
Geokon 4000 安裝方法

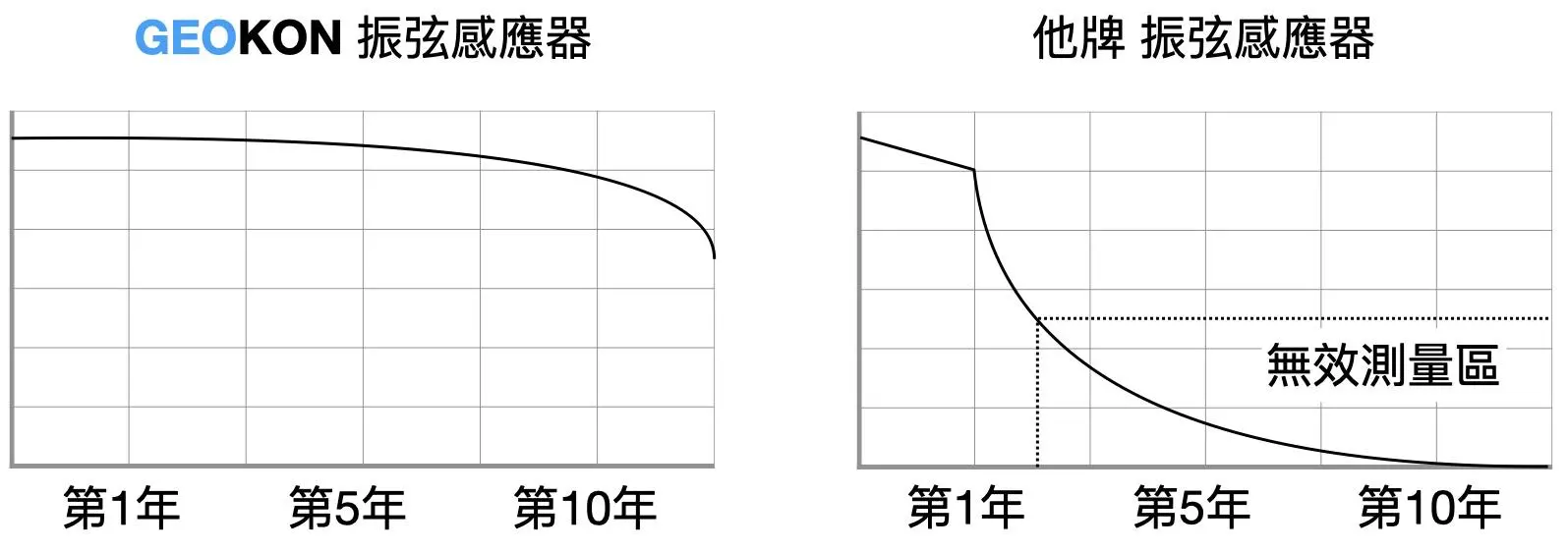

振弦感應器都一樣嗎?
不, GEOKON 振弦感應器跟別人不一樣。
振弦感應器原本被設計為可使用超過十年以上。
但近期有越來越多品質未達振弦原理應有品質的設備充斥於市場上。
正確使用下(非受外力不當破壞), 美國 GEOKON 振弦感應器可正常使用5至10年以上。(部分使用於台灣大壩內的振弦水壓計已使用超過15年,並且仍在服役中。)
有興趣? 立刻詢問此商品!
請留下公司大名, 個人聯絡電話/Email/Line ID, 需求的商品 (感應器/ 是否需要記錄器)
請發信至: [email protected] 或 來電 TEL: 02-27399127 分機 9
