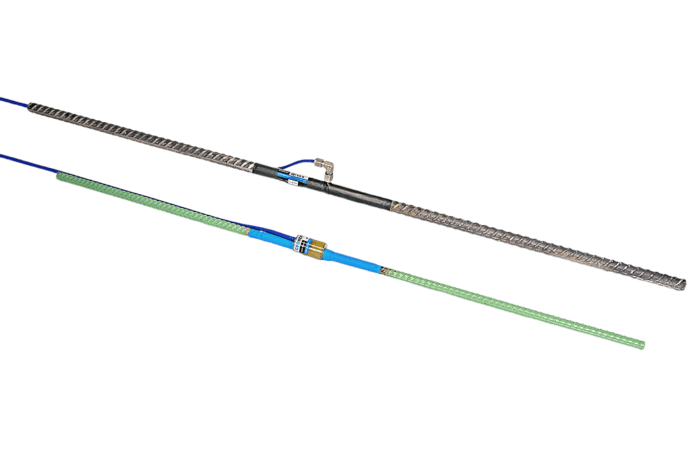

GEOKON 4911型 鋼筋計
4911 型鋼筋應變計用於測量地基、檔土牆、預製樁、支撐、沉箱、橋墩、隧道襯墊等的應力變化測量。標準型號 4911 (#4 鋼筋)，被稱為「姊妹鋼筋」，安裝在結構鋼筋旁邊。更大的型號 (4911A) 可直接焊接到結構鋼筋上。在需要進行短期高速動態測量時，也可使用粘結電阻 (3911/3911A 型) 應變片來替代或增加。
鋼筋計使用方法

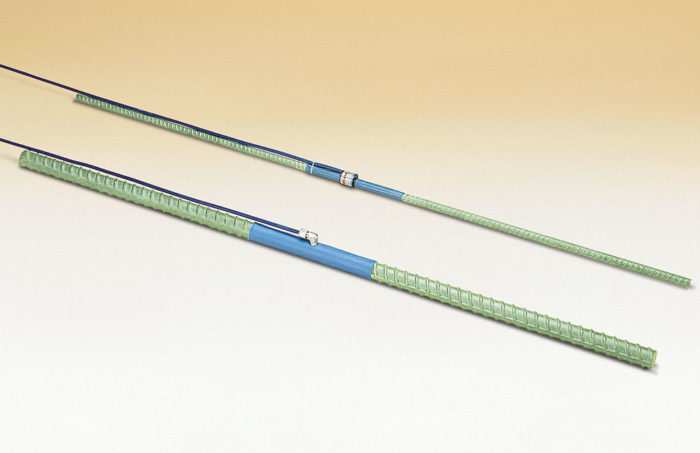

GEOKON 4911型鋼筋計

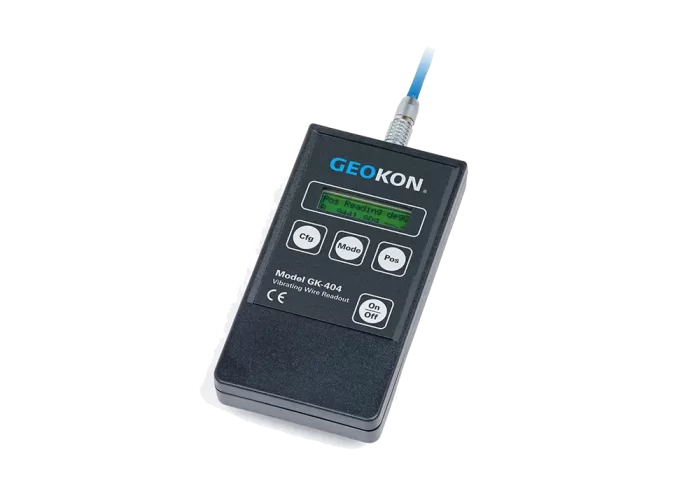

GEOKON GK-404 測讀器
要使用GEOKON 鋼筋計需要上述兩個裝備, 將鋼筋計的藍色訊號電纜線與 GEOKON GK-404 測讀器的輸入線連接即可顯示目前的讀取數值。
GEOKON GK-404 POS 選擇 B(POS按鈕可切換POS), 單位選擇 digits (MODE 可切換 單位)。 所顯示的 digits 數值為之後要計算時所使用的 R1 或R0值。
計算方式
總應力變化 (𝜇Strain單位𝜇ℇ)= (R1 – R0) X C
數值若為 負數代表應力為 “Compression” 壓縮, 正數應力為”Tension”延伸。
R1= 目前讀值, R0= 剛安裝完成時/或受力前值(若要取得完整受力值), C= Gage Factor 校正係數(列於係數表上)。
*應力變化代表從安裝時間起 (R0)到監測時(R1)時的數值所產生的應力變化。

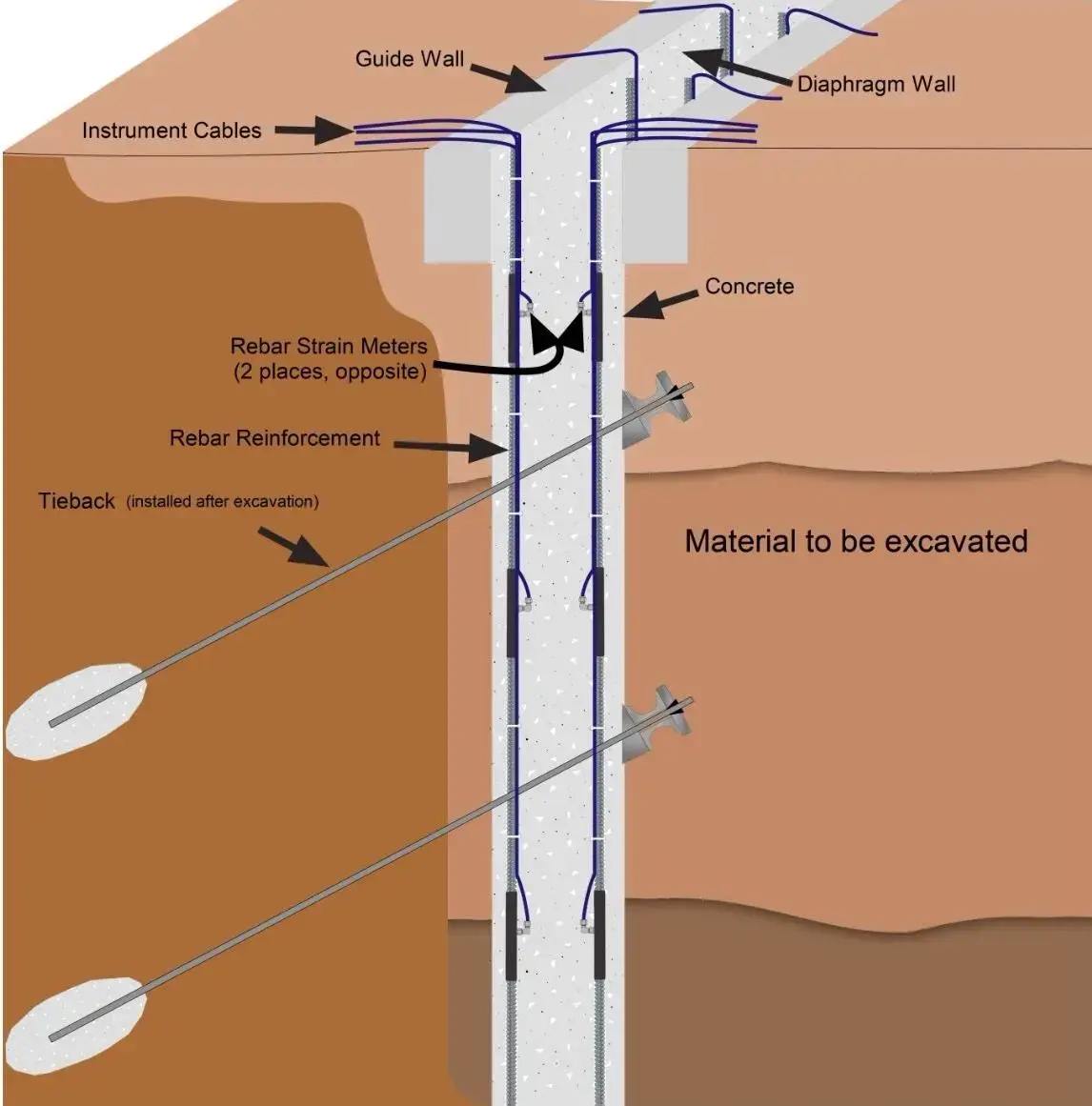

鋼筋計可安裝於擋土牆內來監測擋土牆的應力改變。

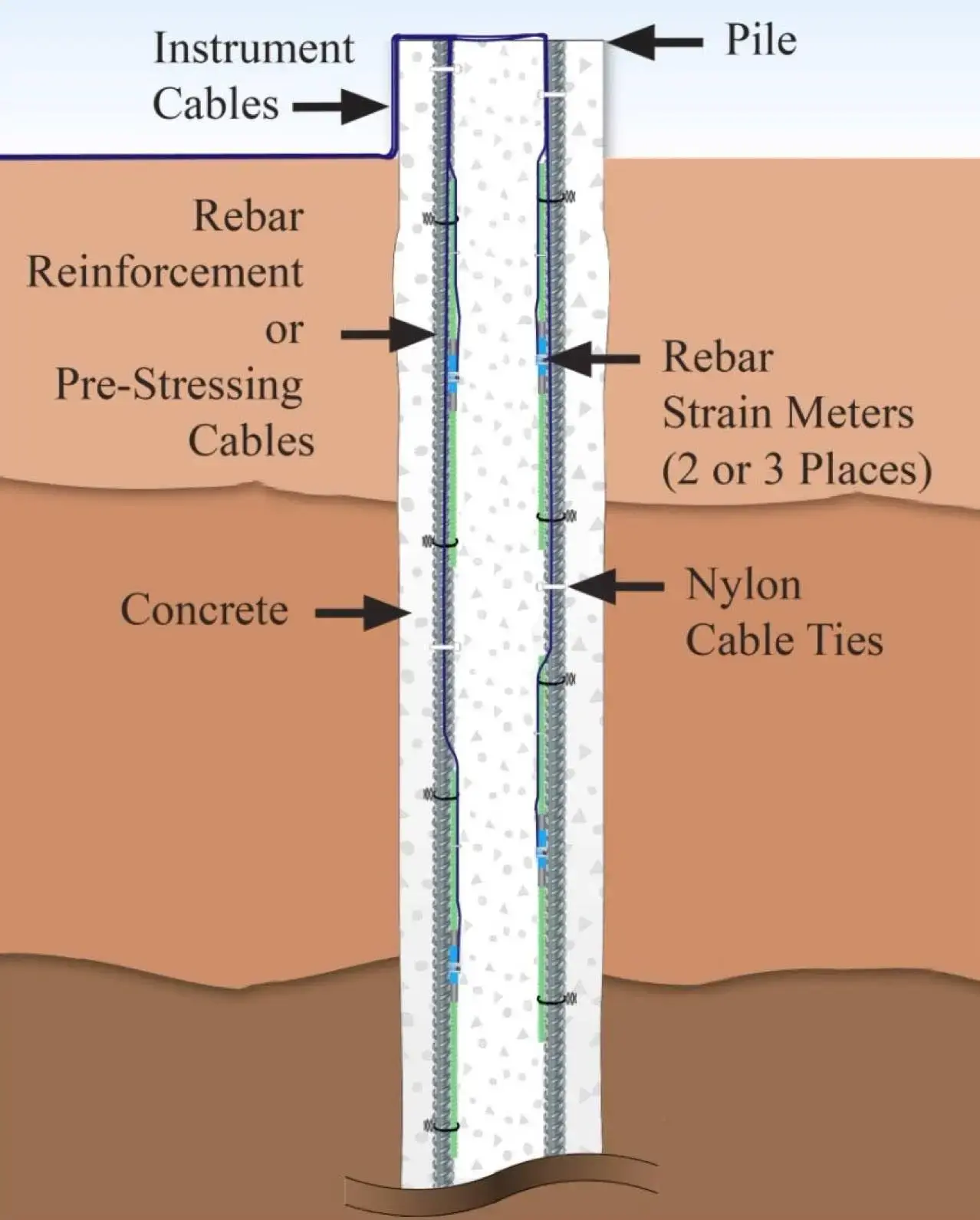

鋼筋計可安裝於支撐基樁內監測支撐所承受的應力改變。
規格
| 4911 | 4911A | |
| 標準範圍 | 3000 µℇ | 3000 µℇ |
| 解析度 | 0.4 µℇ | 0.4 µℇ |
| 精準度 *1 | ±0.25% F.S. | ±0.25% F.S. |
| 非線性 | < 0.5% F.S. | < 0.5% F.S. |
| 溫度範圍 *2 | -20℃ ~ 80℃ | -20℃ ~ 80℃ |
| 鋼筋Size | #4 (姐妹Bar) | #6, 7, 8, 9, 10, 11, 14 |
| 長度 | 914 mm | 1105 mm |
*2 也有其他特殊溫度範圍也可提供。
振弦感應器都一樣嗎?
不, GEOKON 振弦感應器跟別人不一樣。
振弦感應器原本被設計為可使用超過十年以上。
但近期有越來越多品質未達振弦原理應有品質的設備充斥於市場上。
正確使用下(非受外力不當破壞), 美國 GEOKON 振弦感應器可正常使用5至10年以上。(部分使用於台灣大壩內的振弦水壓計已使用超過15年,並且仍在服役中。）
有興趣? 立刻詢問此商品!
請留下公司大名, 個人聯絡電話/Email/Line ID, 需求的商品 (感應器/ 是否需要記錄器)
請發信至: [email protected] 或 來電 TEL: 02-27399127 分機 9
